萬用表的外形及基本組成

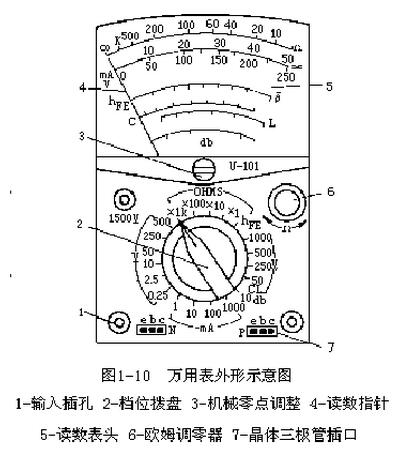

如下圖所示，是機械指針式萬用表的外形。

操作萬用表的主要部分有三個：擋位撥盤、表筆、讀數表頭。萬用表除了這幾部分外，最主要的是表內電路和表頭機電基本體模塊部分。萬用表的表殼部分承擔著各部分的保護與承載的責任。由于萬用表是一種移動測量儀表，容易受到磕碰摔砸的損害，所以應注意防護：

1. 擋位撥盤

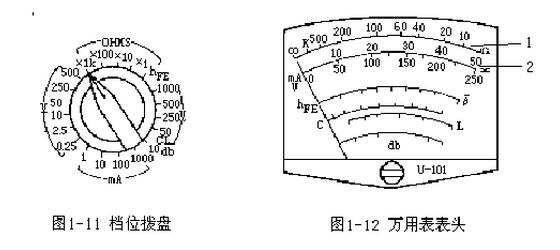

如圖1—11所示，用于選擇測量哪種物理量，一般萬用表都至少設有如下四個擋位，每個擋位又分為幾個不同量限或不同倍率的擋位：

交流電壓擋：測量交流電壓，如圖1—11所示，又分為10 V，50 V，250 V，500 V，1 000 V五個子擋位。

直流電壓擋：測量直流電壓，如圖1—11所示，又分為0.25 V，2.5 V，10 V，50 V，250 V，500 V六個子擋位。

直流電流擋：用于測量直流電流值，如圖1—11所示，又分為1 mA，10 mA，100 mA，1 000 mA四個子擋位。

電阻擋：用于測量電器阻值，如圖1—11所示，又分為×1，×10，×l00，×1 k四個子擋位。

電壓、電流的每個擋位的數值表示的是量限(或量程)，待測的物理量值應小于該值。在選擇擋位時，要選擇一個擋位量限大于被測量值，并且與被測量值最接近的一個量限的擋位。比如，要測一個直流電壓，估計其值約為190 V，則應選擇直流250 V擋位。此時擋位值250 V大于被測量190 V，且250 V擋位比500 V，1 000 V兩個擋位更接近被測量值。這樣選擇既能保證萬用表的安全，又能保證測量精度。

機械表電阻擋的幾個擋位表示幾個不同的倍率。由于機械表的表頭指針在整個刻度的20％～80％之間，讀數比較準確，尤其是電阻擋位對應的表頭刻度的非均勻性，在這個范圍內更利于讀取數值，所以，利用電阻擋的倍率選擇，可以使表頭指針落在該范圍內。電子表電阻擋位的標示數值與電流、電壓的數值一樣，表示量限，不是倍率。電子表的擋位選擇方法與電流、電壓擋位一樣。

2．表頭

如圖1—12所示為萬用表表頭。

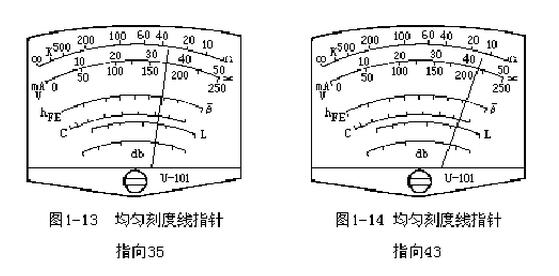

機械表頭有若干條刻度線：刻度線1是電阻值讀取線，指針指向最右端，指示值為0；指針指向最左端，指示值為。注意被測電阻的實際阻值是指示值與所選擋位的倍率的乘積。比如，在R×1 k擋，當從刻度線上讀取35時，如圖1—13所示，電阻的測量阻值為35×1 k=35 k；刻度線2是均勻刻度線，用于

讀取電壓、電流的指示值。被測對象的測量值也經常需要從讀取值換算而得到。比如使用直流電壓500 V擋，按50刻度線讀數，如果讀取值為43，如圖1一14所示，則被測電壓的測量值為43×(500+50)=430 V；如果按250刻度線讀數，見刻度線，讀數應為215，則被測電壓的測量值為215×(500÷250)=430 V，即從同二類的刻度線讀數，經過換算，得到的測量值是一樣的。機械表頭經常還有其他一些刻度線，請參照有關書籍。

 電子表頭的讀數比較簡單，可直接讀數，然后冠以所選擋位的單位，即是被測對象的測量值。比如使用電流20 mA擋，讀數值為15.5，則測量值為l5.5 mA。

3．表筆

萬用表的兩表筆一般使用紅黑兩種顏色，紅表筆一般插在標有“十”的插孔內，黑表筆一般插在標有“一”的插孔內。測量電壓時，紅、黑表筆分別接在高、低電位端；測量電流時，紅、黑表筆分別接在電流的流入端和流出端。否則表針會反向打針，對萬用表不利。

二、萬用表的使用步驟

1．確認萬用表的狀態，保證各部分的功能正常可靠。

2. 明確要測量的物理量。一般包括交流電壓、直流電壓、直流電流和電阻器阻傅。  3．選擇合適的擋位，如前所述。

4．適當接人被測對象。測量電壓時，直接將紅、黑表筆并接在被測元件的高、低電位兩端或電路中的高、低電位點上。測量電流時，須斷開被測電路，將紅、黑表筆接八電路的電流流出、流入端，使電流經紅表筆流入表內，從黑表筆流出時測量電阻器阻值時，電阻器須脫離電路，然后將表筆兩端接在電阻器兩端測量即可。

5．獲取測量值。讀取刻度值，并進行必要的換算及冠以單位，如前所述。     6．測量值的分析。對測得值要進行確認，是否合理，是否具備科學性。

三、萬用表的使用注意事項

1．萬用表是便攜式儀表，本身精度不高，可能有5％以內的誤差。

2．測量電阻時，首先要進行電阻值調零，方法是將表筆短接，使用萬用表面板上的調零鈕進行調整。

3．注意檢查萬用表內的電池，當電量不足時，會影響電阻的測量。

4．萬用表最容易發生的損壞是，當萬用表處在電流擋時，測量電壓，此時極易永久性損壞內部電路及表頭。避免的辦法是，每次用完萬用表，都將擋位置于交流電壓最高擋(一般為1 000 V)。
